HT560是一款高效I2S輸入D類立體聲音頻功率放大器。HT560可選硬件或者軟件I2C控制。在BTL模式，能夠提供2*30W/8Ω功率輸出；在PBTL模式，能夠提供75W/4Ω功率輸出。
HT560具有過溫限幅功能，當芯片內部溫度達到過溫限幅點，HT560自動降低增益，使其IC能夠連續播放而不間斷。另外，HT560具有功率限制功能，一種是限幅功能，在輸出端限制一定的輸出幅度，使其不損壞喇叭。另一種為AGC防削頂失真功能，開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外，HT560內置關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|

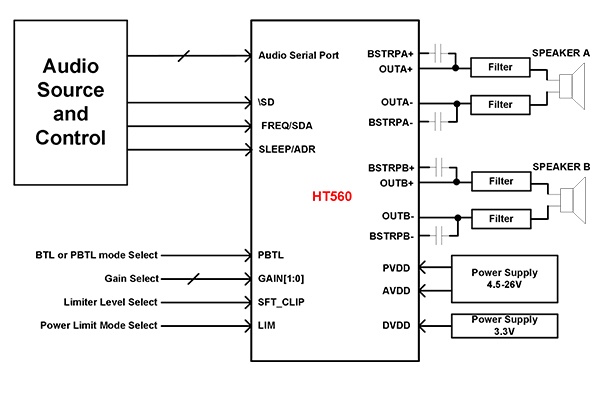

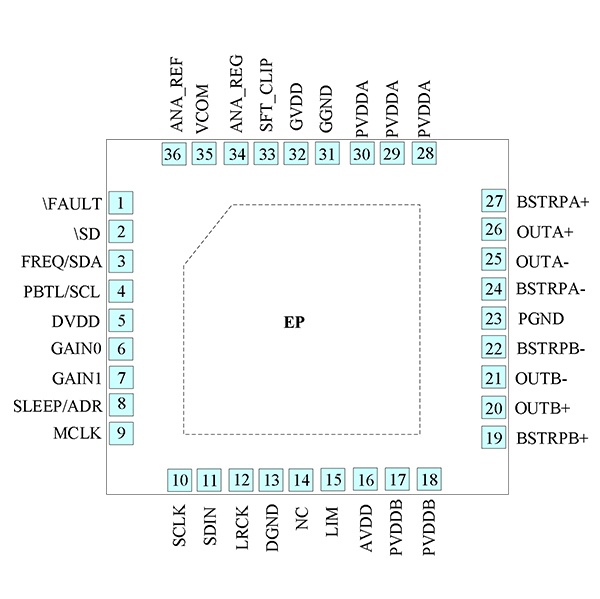

引腳定義
引腳號 | 引腳名稱 | I/O | 功能 |
1 | \FAULT | O | 功放錯誤檢測輸出，當芯片內部檢測到錯誤，輸出低電平 |
2 | \SD | I | 關斷控制輸入，低電平芯片處于低功耗狀態；高電平芯片正常工作 |
3 | FREQ/SDA | I | 硬件控制模式，調制頻率設置控制輸入；軟件I2C模式，SDA數據輸入 |
4 | PBTL/SCL | I | 硬件控制模式，PBTL設置控制輸入；軟件I2C模式，SCL時鐘輸入 |
5 | DVDD | P | 數字模塊電路供電輸入，做好電源濾波 |
6 | GAIN0 | I | 功放增益設置輸入低位 |
7 | GAIN1 | I | 功放增益設置輸入高位 |
8 | SLLEP/ADR | I | 硬件控制模式，功放SLEEP設置控制輸入；軟件I2C模式，I2C地址設置控制輸入 |
9 | MCLK | I | I2S主時鐘輸入 |
10 | SCLK | I | I2S采樣時鐘輸入 |
11 | SDIN | I | I2S數據輸入 |
12 | LRCK | I | I2S幀時鐘輸入 |
13 | DGND | G | 數字電路地 |
14 | NC | - | 內部無連接，可連接至地 |
15 | LIM | I | 功率限制模式設置 |
16 | AVDD | P | 模擬電源供電 |
17 | PVDDB | P | B通道功率電源供電 |
18 | PVDDB | P | |
19 | BSB+ | BST | Boot Strap端，接220nF電容到OUTB+ |
20 | OUTB+ | O | B通道輸出正端 |
21 | OUTB- | O | B通道輸出負端 |
22 | BSB- | BST | Boot Strap端，接220nF電容到OUTB- |
23 | PGND | G | 功率地 |
24 | BSA- | BST | Boot Strap端，接220nF電容到OUTA- |
25 | OUTA- | O | A通道輸出負端 |
26 | OUTA+ | O | A通道輸出正端 |
27 | BSA+ | BST | Boot Strap端，接220nF電容到OUTA+ |
28 | PVDDA | P | A通道功率電源供電 |
29 | PVDDA | P | |
30 | PVDDA | P | |
31 | GGND | G | 邏輯地 |
32 | GVDD | O | 內部整流輸出，接1uF電容到地 |
33 | SFT_CLIP | I | 限幅值設置 |
34 | ANA_REG | P | 內部整流輸出 |
35 | VCOM | P | 偏置電壓輸出 |
36 | ANA_REF | P | 內部整流參考地 |
EP | G | 芯片底部裸焊盤，請接電源地 |
注 I: 輸入端 O: 輸出端 G: 地 P：功率電源 BST：BOOT Strap
